Тормозная система на задний мост с электронным ручником: 3 решения

На что смотреть при выборе задней тормозной системы с электроручником

Прежде чем сравнивать комплекты, стоит понять, по каким критериям их вообще оценивать. Для задней оси с электронным стояночным тормозом (EPB, Electronic Parking Brake) важны не только поршни и диаметр диска.

Тип электроручника на вашем автомобиле

Встречаются две схемы. В первой электромотор с редуктором закреплён прямо на заднем суппорте и через винтовую пару выдвигает поршень — так устроено большинство современных машин. Во второй центральный электропривод натягивает тросы, а те работают с механизмом внутри колеса, часто барабанным в ступице диска. От схемы зависит, какой задний комплект вообще применим.

Место внутри колеса и диаметр диска

Задний суппорт с приводом стояночного тормоза объёмнее обычного: мотор выступает в сторону и должен пройти между спицами, пружиной, рычагами подвески и пыльником. Поэтому размер диска выбирают с учётом внутреннего профиля колёсного диска и места под мотор.

Баланс передней и задней оси

Задние тормоза не должны «переигрывать» передние. Если сзади станет слишком много усилия, при резком торможении ABS и система распределения тормозных сил будут чаще вмешиваться, а автомобиль может стать нервным на скользком покрытии. Задняя ось подбирается в паре с передней.

Электрика и логика блока управления

Блок управления стояночным тормозом ждёт от мотора привычного тока и времени срабатывания. Разъём, распиновка и сам мотор должны соответствовать машине — чаще всего используется штатный мотор автомобиля.

Удобство обслуживания

Любой суппорт с электроприводом требует перевода в сервисный режим перед заменой колодок. У тюнинговых решений добавляется вопрос доступности колодок, пыльников и ремкомплектов.

Многопоршневой суппорт с интегрированным приводом электроручника

Самое аккуратное решение: основной задний суппорт сам выполняет функцию стояночного тормоза. На корпус устанавливается узел под привод, к которому подключается мотор, и автомобиль работает так же, как со штатными тормозами.

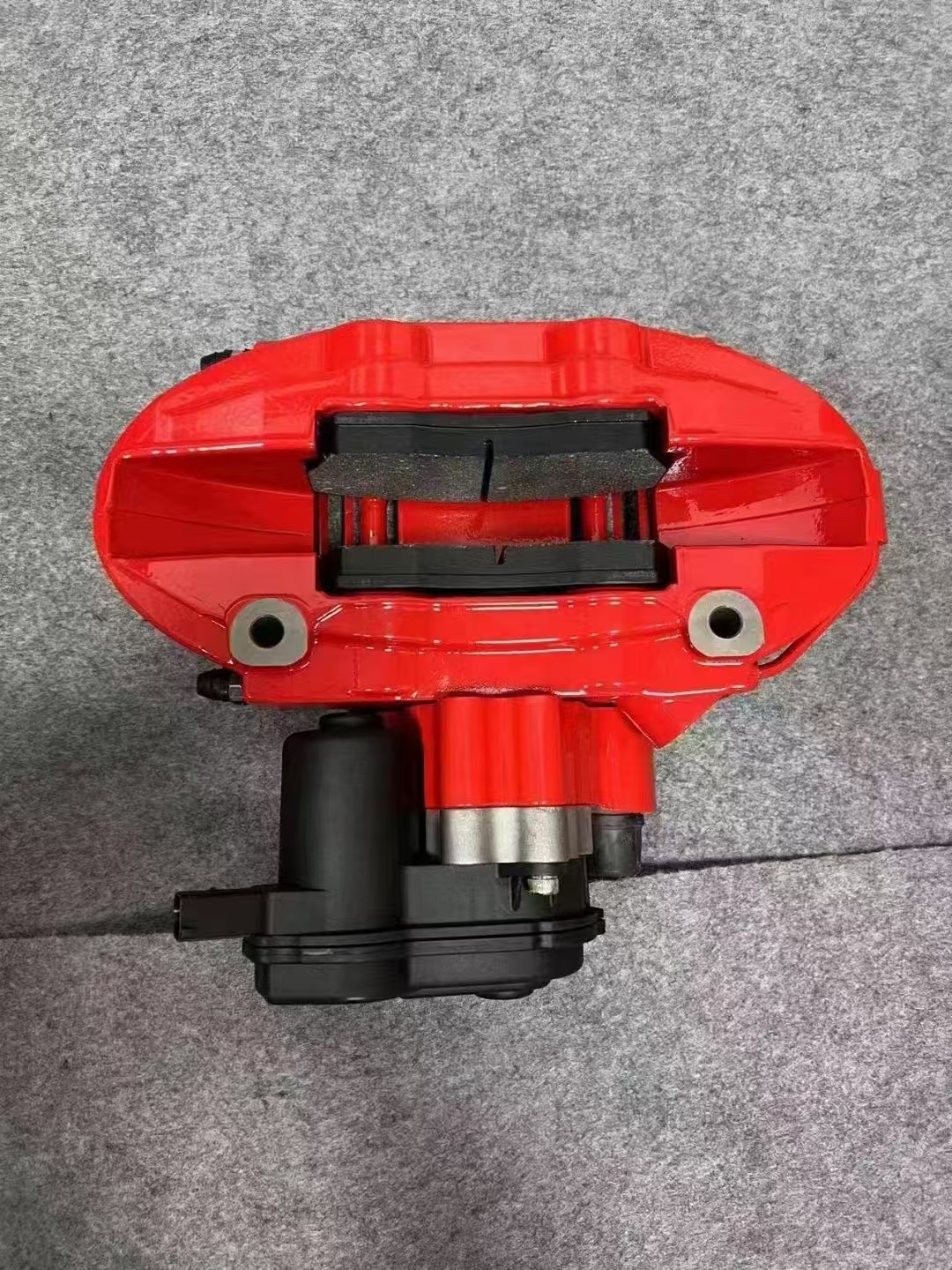

Как устроен суппорт с интеграцией под электронный ручник

Корпус — фиксированный, с противолежащими поршнями, как у передних многопоршневых тормозов. В корпус встроен механизм стоянки: по команде блока управления мотор через редуктор поджимает колодки к диску и фиксирует их, пока ручник не будет отпущен. Мотор с редуктором крепится снаружи корпуса, в той же зоне, где он стоит у штатного суппорта. В комплект входят кронштейн под конкретную ступицу, увеличенный вентилируемый диск и колодки. Именно так устроены задние комплекты Интеграция под электронный ручник 355 мм, зад, а также версии с диском 380 мм, зад и с диском 400 мм, зад.

Сильные стороны и ограничения интегрированного суппорта на практике

• Все функции сохраняются: кнопка стояночного тормоза, Auto Hold, автоматическое отпускание при начале движения, экстренное торможение кнопкой.
• Один суппорт на колесо: меньше неподрессоренной массы и деталей, чем в схеме с двумя суппортами, проще компоновка за колесом.
• Аккуратный внешний вид: снаружи виден только многопоршневой суппорт в цвет передних.
• Ограничение — применимость: комплект подбирается под конкретную ступицу и конкретный мотор, универсальным его не назвать.
• Ограничение — габариты: мотор требует места, поэтому минимальный размер колёсного диска обычно больше, чем у штатных тормозов.

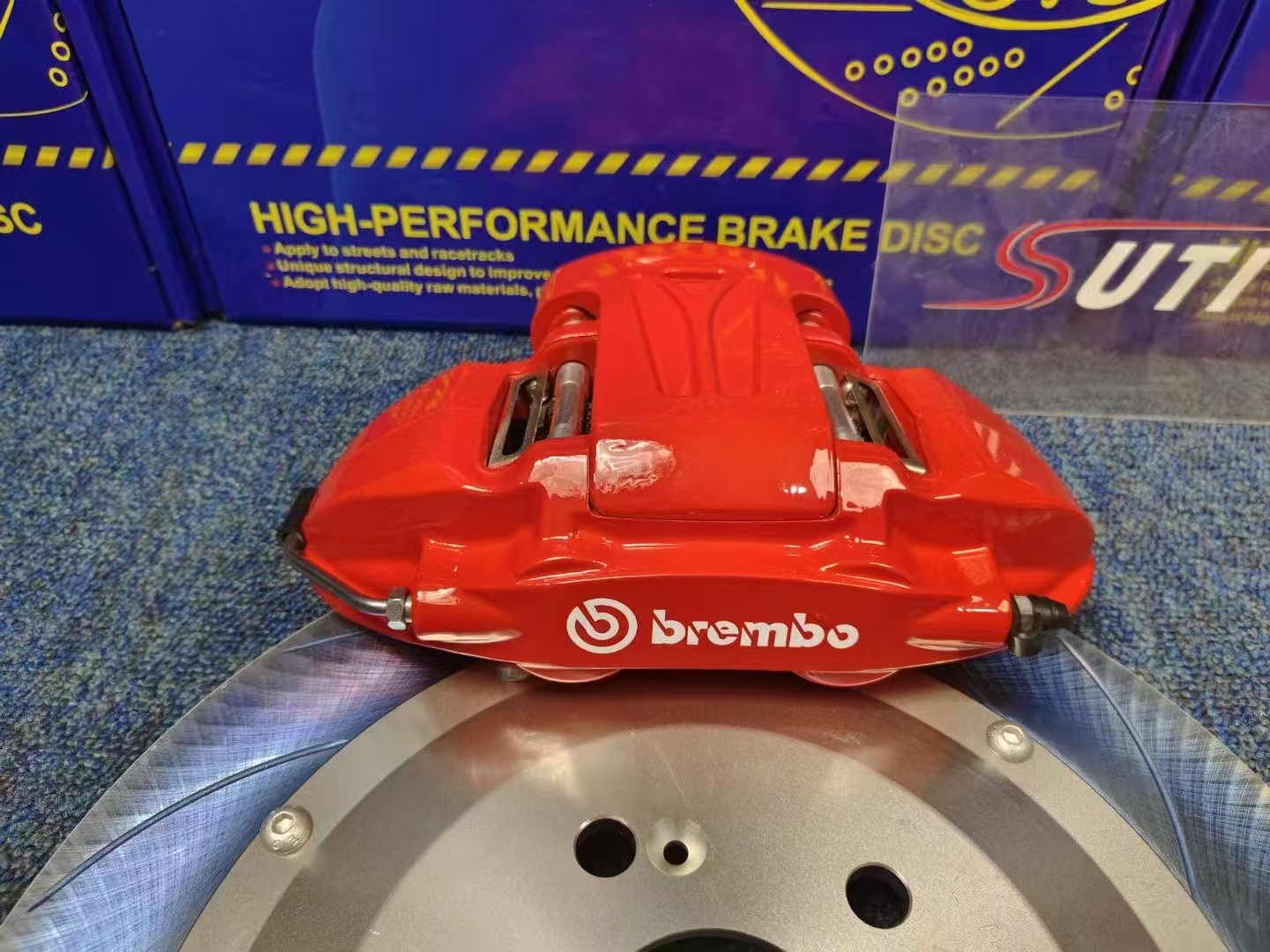

Тюнинговый суппорт плюс отдельный стояночный суппорт с электроприводом

Эта схема пришла из мира гоночных и штучных сборок: основной многопоршневой суппорт отвечает только за рабочее торможение, а для стоянки на тот же диск ставится второй, небольшой суппорт со своим электромотором.

Устройство и что нужно для установки

Основной суппорт — обычный четырёхпоршневой, без механизма стоянки. Второй, стояночный, крепится на отдельный кронштейн в другой точке окружности диска. К нему подключают разъём штатного мотора или мотор с совместимой логикой. Для размещения двух суппортов нужен диск достаточного диаметра и продуманная геометрия кронштейнов, чтобы ничего не задевало рычаги и колесо.

Плюсы и ограничения схемы с двумя суппортами на колесо

• Гибкость: можно поставить практически любой задний многопоршневой суппорт, в том числе от трековых комплектов.
• Раздельное обслуживание: трековые колодки основного суппорта не влияют на работу стояночного.
• Больше массы и деталей: два суппорта, два кронштейна, дополнительные шланги или разъёмы.
• Сложнее инженерия: это скорее изготовление под машину, чем установка готового набора. Нужен сервис, который умеет рассчитать и проверить такую сборку.

Штатный суппорт с электроручником и увеличенный диск через адаптер

Бюджетный путь: заднюю ось почти не трогают, а штатный плавающий суппорт с мотором переносят на увеличенный диск с помощью проставки.

Что меняется и что остаётся

Мотор, суппорт и электрика остаются заводскими, меняются диск, кронштейн-адаптер и, при необходимости, колодки на более стойкие к нагреву. Рабочий радиус торможения растёт, и задняя ось лучше справляется с нагревом при серии торможений.

Плюсы и ограничения доработки со штатным суппортом

• Максимальная совместимость: электроника «не замечает» изменений, сервисный режим тот же.
• Минимум вмешательства и заметно меньше затрат, чем полный задний комплект.
• Ограничение по эффекту: однопоршневой плавающий суппорт остаётся тем же, прирост ограничен диаметром диска.
• Внешний вид: сзади виден штатный суппорт, который контрастирует с многопоршневыми тормозами спереди, — многие его красят.

Отказ от электроручника: почему это плохая идея

Иногда предлагают поставить сзади обычный многопоршневой суппорт без привода стояночного тормоза, а моторы «просто отключить». Разберём, к чему это приводит.

Что происходит с автомобилем

Блок управления фиксирует ошибку привода, на панели загорается предупреждение, перестают работать Auto Hold и помощь при старте в гору. Ошибка может ограничивать работу других систем: на ряде моделей от исправности стояночного тормоза зависит, например, адаптивный круиз с функцией остановки. Главное — автомобиль нечем надёжно удержать на уклоне.

Безопасность и формальности

Стояночный тормоз — обязательная часть тормозной системы, его работоспособность проверяют на техосмотре. Эксплуатация без него — прямой риск: машина на АКПП без исправного стояночного тормоза держится только блокировкой в положении P. Мы такие переделки не делаем и не советуем.

Сравнительная таблица: какую тормозную систему на задний мост с электронным ручником выбрать

Критерий	Суппорт с интегрированным приводом	Основной суппорт + стояночный	Штатный суппорт + большой диск
Сохранение функций EPB и Auto Hold	Полностью	Полностью, при совместимом моторе	Полностью
Прирост эффективности задней оси	Высокий	Высокий	Умеренный
Неподрессоренная масса	Умеренная	Выше из-за второго суппорта	Близка к штатной
Требования к колёсам	Больше штатных, с запасом под мотор	Самые высокие	Зависят от диаметра нового диска
Сложность установки	Средняя, готовый комплект под ступицу	Высокая, индивидуальная сборка	Низкая
Внешний вид с многопоршневыми тормозами спереди	Единый стиль	Единый стиль, но виден второй суппорт	Разный стиль осей
Затраты	Средние относительно других вариантов	Самые высокие	Самые низкие

Городская езда и трасса: главное — удобство и внешний вид

Если спереди уже стоят многопоршневые тормоза, а сзади хочется того же вида и нормальной работы Auto Hold в пробках, оптимален суппорт с интегрированным приводом и диском 355 мм. Этого хватает для повседневной езды и скоростных торможений на трассе, а колёсные диски почти всегда подходят из тех, что уже стоят на машине тюнингового уровня.

Тяжёлый седан или кроссовер бизнес-класса

Большая масса означает больше тепла и на задней оси, особенно при торможении с высоких скоростей с полной загрузкой. Здесь уместны задние диски 380–400 мм с интегрированным приводом — при условии, что колёсные диски пропускают такой диаметр вместе с мотором, — обычно это колёса большого посадочного размера.

Трек-дни и активная езда

Для трека задняя ось вторична, но при частых сериях торможений штатный задний тормоз может перегреваться. Подойдёт интегрированный вариант с колодками спортивного состава либо, для серьёзных сборок, схема с отдельным стояночным суппортом, где основной суппорт подбирается под трек без компромиссов.

Ограниченный бюджет

Если ресурсов на полный задний комплект нет, начните с передней оси — она выполняет основную работу при торможении. Сзади можно оставить штатный суппорт с электроручником, установив увеличенный диск и колодки получше, а полноценную заднюю систему поставить позже.

Как мы ставим заднюю тормозную систему с электроручником в MM Brakes

Подбор комплекта под конкретный автомобиль

Начинаем с модели, года выпуска, типа привода и колёс: даже у одной модели задние ступицы и моторы электроручника могут различаться по версиям. Удобнее всего оставить заявку через подбор тормозов по автомобилю — менеджер уточнит комплектацию, размер колёсных дисков и подберёт пару для передней оси, чтобы тормоза работали сбалансированно.

Установка и адаптация в сервисе в Краснодаре

Перед демонтажом штатных суппортов стояночный тормоз переводится в сервисный режим через диагностическое оборудование — без этого мотор можно повредить. После установки выполняем прокачку, проверку зазоров до колеса и подвески, адаптацию стояночного тормоза и контроль ошибок, затем проверку на дороге. Стоимость работ зависит от автомобиля — её подскажет менеджер. Адрес и контакты сервиса — на странице контактов, примеры готовых машин — в разделе наших работ.

Комплекты из каталога для задней оси и пары для передней

Задние комплекты с интеграцией под электронный стояночный тормоз:

• Интеграция под электронный ручник 355 мм, зад — универсальный размер для легковых машин и кроссоверов среднего класса.
• Интеграция под электронный ручник 380 мм, зад — для мощных седанов и кроссоверов, где задняя ось сильно нагружена.
• Интеграция под электронный ручник 400 мм, зад — для тяжёлых автомобилей с колёсами большого диаметра.

Частые пары для передней оси:

• Brembo GT6 с диском 355 мм, перед — шесть поршней, логичная пара к заднему комплекту 355 мм.
• Brembo GT6 с диском 380 мм, перед — для более тяжёлых и мощных машин.

Для машин, где стояночный тормоз устроен по-другому, есть обычные задние комплекты — например, Brembo GT4 с диском 355 мм, зад; применимость такого решения к вашей модели уточняется при подборе. Полный ассортимент — в разделе тормозных систем, колодки на замену — в разделе тормозных колодок.

Как самостоятельно проверить совместимость до покупки

1. Определите тип электроручника. Посмотрите на задний суппорт за колесом: если на нём закреплён чёрный блок с разъёмом — у вас привод на суппорте. Если на суппортах моторов нет, а ручник электрический, скорее всего это тросовая схема с центральным приводом.
2. Запишите данные автомобиля. VIN, год, тип привода, мощность двигателя. Задние ступицы и моторы у разных версий одной модели могут отличаться.
3. Уточните размер колёс. Посадочный диаметр, ширину и вылет, а лучше — точную модель дисков. Внутренний профиль спиц решает, пройдёт ли мотор.
4. Проверьте передние тормоза. Какой комплект стоит или планируется спереди — задний подбирается в пару к нему, а не отдельно.
5. Спросите о сервисном режиме. Убедитесь, что у сервиса есть диагностическое оборудование для вашей марки: без перевода EPB в сервисный режим снимать суппорт нельзя.
6. Проверьте результат после установки. На панели нет ошибок, ручник включается и отпускается без посторонних звуков, Auto Hold работает, машина уверенно стоит на уклоне на стояночном тормозе.

Самостоятельная замена задних суппортов с электроприводом — плохая идея даже для опытного любителя: ошибка в сервисном режиме или прокачке оборачивается повреждённым мотором или неэффективными тормозами. Такие работы лучше доверить сервису с опытом установки многопоршневых тормозов.

Как сохранить электроручник и не переплатить

Электронный стояночный тормоз не мешает тюнингу задней оси — он лишь сужает выбор до решений, которые с ним совместимы. Для большинства машин разумнее всего готовый суппорт с интегрированным приводом: он сохраняет все функции, выглядит в стиле передних многопоршневых тормозов и не требует индивидуальной конструкции. Схема с отдельным стояночным суппортом оправдана для серьёзных трековых проектов, а увеличенный диск со штатным суппортом — компромисс для ограниченного бюджета.

• Сначала передняя ось, потом задняя — и только в паре, с учётом баланса.
• Не отключайте электроручник: это вопрос безопасности, а не удобства.
• Подбирайте задний комплект по VIN и размеру колёс, а не по названию модели.
• Устанавливайте в сервисе, где умеют переводить EPB в сервисный режим и выполнять адаптацию.
